Понимание двигателей BLDC и их контролеров

Окончательное руководство по контроллеру двигателя BLDC

Бесщеточные двигатели постоянного тока (BLDC) лежат в основе бесчисленных современных применений, от потребительской электроники до промышленной автоматизации. Их эффективность, долговечность и мощность не имеют себе равных. Тем не менее, двигатель BLDC так же хорош, как и устройство, которое его направляет. Именно здесь появляется Понимание того, как работает этот критический компонент, является ключом к раскрытию всего потенциала любой моторной системы BLDC. контроллер двигателя BLDC , выступая в роли мозга за муской.

В этом руководстве будет изучена основная роль контроллера двигателя BLDC. Мы разбиваем его основные функции, рассмотрим различные доступные типы и обсудим, как выбрать правильный для ваших нужд. Вы узнаете, почему контроллер незаменим для достижения высокой эффективности и точного контроля, которым известен бесщеточный двигатель BLDC.

Что такое мотор BLDC?

Прежде чем погрузиться в контроллер, давайте быстро определим, что такое двигатель BLDC . Бесщеточный двигатель постоянного тока (BLDC) представляет собой тип электродвигателя, питаемого от подачи постоянного тока. В отличие от своего матового аналога, он не использует кисти для поездки или переключения направления тока в обмотках. Вместо этого он опирается на электронный контроллер. Этот дизайн исключает трение и износ, связанные с кистями, что приводит к нескольким ключевым преимуществам:

Более высокая эффективность: меньше энергии теряется для трения.

Более длительный срок службы: нет кистей для изнашивания и замены.

Меньше шума: как электрический, так и слышимый шум значительно снижаются.

Лучший контроль скорости: скорость можно контролировать с большей точностью.

Более высокое соотношение мощности к весу: они обеспечивают больше мощности для своего размера.

Эти двигатели встречаются в устройствах, где надежность и производительность имеют решающее значение, включая беспилотники, электромобили, вентиляторы компьютерного охлаждения и передовое медицинское оборудование.

Основная функция контроллера двигателя BLDC

Итак, если в бесщеточном моторе BLDC нет кистей, как он вращается? Магия полностью лежит в контроллере двигателя BLDC. Его основная работа - выполнить электронную коммутацию. Контроллер заряжает обмотки статора двигателя в определенной последовательности для создания вращающегося магнитного поля. Это поле взаимодействует с постоянными магнитами на роторе, заставляя его поворачиваться.

Чтобы сделать это эффективно, контроллер должен всегда знать точное положение ротора. Без этой информации он не знал бы, какие обмотки заряжают энергией, чтобы двигатель плавно вращался. Это подводит нас к двум основным типам управления двигателем BLDC.

Методы управления: Sensed и Detensor

Метод, который контроллер двигателя BLDC использует для обнаружения позиции ротора, является его наиболее определяющей характеристикой. Это разбивает контроллеры на две основные категории: чувствительные и без датчиков.

1. Слушанные контроллеры двигателя BLDC

Связанные контроллеры полагаются на физические датчики, обычно датчики зала, встроенные в двигатель, чтобы определить положение ротора. Эти датчики обнаруживают магнитное поле магнитов ротора и отправляют сигналы обратно в контроллер.

Как это работает: три датчика зала обычно расположены на расстоянии 120 градусов друг от друга. Когда ротор вращается, датчики генерируют высокий или низкий сигнал, создавая 6-ступенчатую последовательность коммутации. Контроллер считывает эту последовательность и заряжает правильные фазы статора для поддержания крутящего момента и вращения.

Преимущества: этот метод предоставляет точную и надежную информацию о положении ротора, особенно на низких скоростях и на месте. Это обеспечивает высокий стартовый крутящий момент и плавное ускорение.

Недостатки: включение датчиков и дополнительная проводка добавляет затраты, сложность и потенциальные точки неудачи в моторную систему.

2. Без датчики контроллеры двигателя BLDC BLDC

Контроллеры без датчиков являются более продвинутым решением, которое устраняет необходимость в датчиках с эффектом зала. Вместо этого они определяют положение ротора, измеряя заднюю электродвижущую силу (заднюю EMF), генерируемую самим двигателем.

Как это работает: когда двигатель вращается, невидимые обмотки действуют как крошечные генераторы, создавая напряжение, известное как Back-EMF. Контроллер отслеживает это напряжение. Обнаруживая, когда задний EMF пересекает ноль, контроллер может рассчитать положение ротора и соответствующим образом совершить обмотки.

Преимущества: этот дизайн является более надежным, экономически эффективным и требует меньшей проводки, что делает его идеальным для компактных или суровых сред.

Недостатки: измерение обратного EMF сложнее на очень низких скоростях и невозможно на месте, потому что не производится обратная среда, когда двигатель не вращается. Это может привести к резкому запускам или потребовать специального алгоритма запуска.

Ключевые параметры для выбора контроллера двигателя BLDC

Выбор правильного контроллера двигателя BLDC имеет решающее значение для успеха вашего проекта. Это не универсальный компонент. Вы должны соответствовать спецификациям контроллера с требованиями двигателя и требованиям приложения. Вот наиболее важные факторы, которые следует учитывать:

1. Рейтинг напряжения и тока

Напряжение и ток контроллера должны быть совместимы с вашим двигателем BLDC.

Напряжение: диапазон рабочего напряжения контроллера должен соответствовать напряжению питания, которое вы планируете использовать, и номинальное напряжение двигателя. Использование неправильного напряжения может повредить как контроллер, так и двигатель.

Ток: Контроллер должен иметь возможность предоставлять непрерывный и пиковой ток, который требуется вашему двигателю. Контроллер с недостаточным текущим рейтингом будет перегреться и потерпеть неудачу, в то время как негабаритный добавляет ненужную стоимость и объем.

2. Алгоритм управления

Метод коммутации контроллера определяет его характеристики производительности. Двумя наиболее распространенными являются трапециевидные и синусоидальные.

Trapezoidal Control: это более простой метод, который легко реализовать и хорошо работает как с чувствительными, так и без датчиков. Он обеспечивает хороший крутящий момент, но может создать волновую волну, что приводит к какой -то вибрации и шуму.

Синусоидальный контроль: этот усовершенствованный метод заряжает обмотки гладкими синусоидативными токами. Это приводит к очень гладкому вращению, минимальному крутящему моменту и тихой работе. Тем не менее, это более интенсивно вычислительно и часто требует более мощного микропроцессора в контроллере.

3. Интерфейс связи

Как вы будете командовать контроллером? Современные контроллеры предлагают различные протоколы связи для интеграции в более крупную систему. Общие интерфейсы включают:

Шин (модуляция ширины импульса): простой метод управления скоростью.

Аналоговое напряжение: используя переменное напряжение для установки скорости.

UART, I2C, SPI: последовательные протоколы для цифровой связи с главным контроллером, таким как микроконтроллер или ПЛК.

CAN BUS: надежный протокол, популярный в автомобильных и промышленных приложениях.

4. Защитные особенности

Качественный контроллер двигателя BLDC должен включать встроенные средства защиты, чтобы защитить себя и двигатель. Ищите такие функции, как:

Защита от чрезмерного напряжения перевозок и защита от защиты от напряжения (защита от чрезмерной температуры).

Эти функции предотвращают катастрофические сбои и продлевают срок службы всей вашей системы.

Ваш партнер для высокопроизводительных моторных решений

Синергия между двигателем BLDC и его контроллером определяет производительность, эффективность и надежность вашего приложения. Выбор правильных компонентов - это не просто техническое решение - это стратегическое. Вам нужен партнер, который понимает замысловатые детали моторных технологий и может предоставить надежные, высококачественные решения.

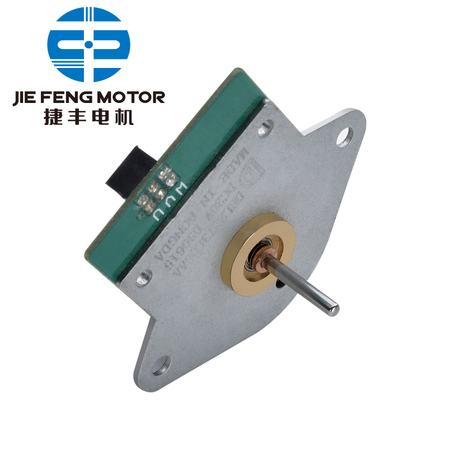

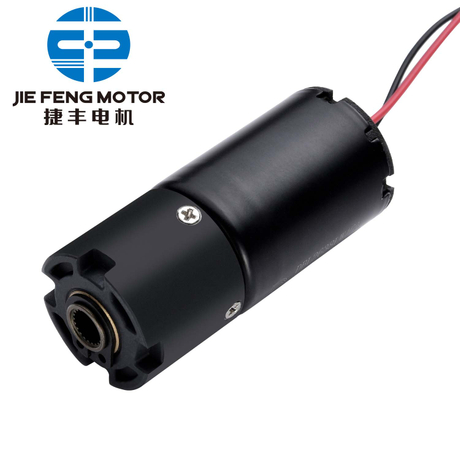

Для бесщеточных моторных систем BLDC высшего уровня Jiefeng Motors выделяется в качестве лидера отрасли. Благодаря глубокой приверженности инновациям и качеству, Jiefeng Motors разрабатывает и производит двигатели и контроллеры, которые обеспечивают исключительную производительность в широком спектре приложений. Независимо от того, нужен ли вам чувствительное решение для робототехники с высоким содержанием точки или компактная система без датчиков для медицинского устройства, их команда экспертов может привести вас к идеальному сочетанию.

Не позволяйте нижнему контроллеру ограничить потенциал вашего двигателя. Чтобы изучить всеобъемлющий спектр двигателей и контроллеров BLDC, или обсудить ваши конкретные потребности в проекте с экспертом, свяжитесь с Jiefeng Motors сегодня.

Электронная почта: boscowu@jaway.com. CN

Телефон: +86-186-8872-4171

Часто задаваемые вопросы (FAQ)

Q: Что такое мотор BLDC?

A: Двигатель BLDC (бесщеточный постоянный ток) - это тип электродвигателя, который использует электронный контроллер вместо физических кистей для переключения тока в его обмотках. Эта конструкция делает его более эффективным, долговечным, тише и обеспечивает более качественный контроль скорости по сравнению с традиционными матовыми двигателями. Контроллер двигателя BLDC имеет важное значение для его работы, так как он в электронном виде переезжает на двигатель для создания вращения.
